Gangguan elektromagnet (EMI) adalah aspek kritikal dalam prestasi tiub suis, yang digunakan secara meluas dalam pelbagai sistem elektrik dan elektronik. Sebagai pembekal tiub suis, memahami ciri EMI tiub suis adalah penting untuk menyediakan produk berkualiti tinggi dan memastikan aplikasi pengguna akhir berfungsi dengan betul.
1. Asas Tiub Suis dan EMI
Tiub suis ialah komponen elektronik yang boleh menghidupkan dan mematikan litar elektrik dengan pantas. Ia biasanya digunakan dalam bekalan kuasa, penyongsang, pemacu motor dan aplikasi kuasa tinggi yang lain. Apabila tiub suis beroperasi, ia mengalami peralihan voltan dan arus yang cepat. Perubahan pantas ini menjana medan elektromagnet, yang boleh memancar ke persekitaran sekeliling atau berpasangan ke litar lain, menyebabkan EMI.
EMI boleh dibahagikan kepada dua jenis utama: EMI yang dikendalikan dan EMI terpancar. EMI terkonduksi ialah gangguan yang dihantar melalui talian kuasa atau talian isyarat, manakala EMI terpancar ialah gangguan yang dipancarkan ke udara dalam bentuk gelombang elektromagnet.
2. Faktor yang Mempengaruhi EMI dalam Tiub Suis
2.1 Kelajuan Penukaran
Kelajuan pensuisan tiub suis adalah salah satu faktor terpenting yang mempengaruhi EMI. Kelajuan pensuisan yang lebih pantas menghasilkan voltan dan cerun arus yang lebih curam. Mengikut teori elektromagnet, kadar perubahan arus (di/dt) dan voltan (dv/dt) secara langsung berkaitan dengan penjanaan medan elektromagnet. Di/dt yang tinggi boleh mendorong medan magnet yang besar, manakala dv/dt yang tinggi boleh menjana medan elektrik yang kuat. Contohnya, dalam bekalan kuasa pensuisan frekuensi tinggi, tiub suis dengan kelajuan pensuisan yang sangat pantas boleh menjana EMI yang ketara, yang mungkin mengganggu komponen elektronik sensitif lain dalam sistem yang sama.
2.2 Topologi Litar
Topologi litar di mana tiub suis digunakan juga memainkan peranan penting dalam penjanaan EMI. Topologi litar yang berbeza, seperti penukar buck, penukar rangsangan dan penukar flyback, mempunyai bentuk gelombang arus dan voltan yang berbeza. Sebagai contoh, dalam penukar dolar, tiub suis mengawal aliran arus dari input ke output. Tindakan pensuisan mencipta arus berdenyut, yang boleh menjadi sumber EMI yang dikendalikan. Dalam penukar flyback, tenaga yang disimpan dalam pengubah semasa keadaan hidup tiub suis dilepaskan semasa keadaan mati, dan proses ini boleh menjana EMI yang dikendalikan dan dipancarkan.
2.3 Unsur Parasit
Unsur-unsur parasit, seperti kemuatan parasit dan kearuhan, wujud dalam tiub suis dan litar yang berkaitan dengannya. Kapasiti parasit antara terminal tiub suis boleh menyebabkan ayunan frekuensi tinggi semasa proses pensuisan. Ayunan ini boleh memancarkan tenaga elektromagnet dan menyumbang kepada EMI. Begitu juga, induktansi parasit dalam litar boleh menyebabkan pancang voltan apabila tiub suis dimatikan. Lonjakan voltan ini boleh menjadi sumber penting EMI yang dikendalikan.
3. Menjalankan Ciri-ciri EMI Tiub Suis
3.1 Spektrum Kekerapan
EMI yang dikendalikan bagi tiub suis biasanya mempunyai spektrum frekuensi yang luas. Komponen frekuensi rendah EMI yang dijalankan terutamanya berkaitan dengan frekuensi pensuisan asas dan harmoniknya. Sebagai contoh, jika tiub suis beroperasi pada frekuensi pensuisan 100 kHz, EMI yang dijalankan akan mempunyai komponen penting pada 100 kHz, 200 kHz, 300 kHz dan seterusnya. Komponen frekuensi tinggi biasanya disebabkan oleh transien pensuisan pantas dan unsur parasit dalam litar.
3.2 Biasa - Mod dan Perbezaan - Mod EMI
EMI yang dikendalikan boleh diklasifikasikan lagi ke dalam mod biasa dan mod pembezaan EMI. EMI mod biasa merujuk kepada gangguan yang muncul sama pada kedua-dua talian kuasa berkenaan dengan tanah. Ia terutamanya disebabkan oleh kapasitansi parasit antara tiub suis dan tanah. Differential - mod EMI, sebaliknya, ialah gangguan yang muncul di antara dua talian kuasa. Ia terutamanya berkaitan dengan arus pensuisan yang mengalir melalui litar.
4. Ciri-ciri EMI Terpancar bagi Tiub Suis
4.1 Corak Sinaran
EMI yang dipancarkan daripada tiub suis mempunyai corak sinaran tertentu. Corak sinaran bergantung pada susun atur fizikal tiub suis dan litar yang berkaitan. Contohnya, jika tiub suis dipasang pada papan litar bercetak (PCB), jejak PCB boleh bertindak sebagai antena, memancarkan tenaga elektromagnet. Corak sinaran boleh menjadi omnidirectional atau directional, bergantung pada reka bentuk litar.
4.2 Kebergantungan Kekerapan
EMI yang dipancarkan juga mempunyai ciri bergantung kepada frekuensi. Pada frekuensi rendah, sinaran terutamanya disebabkan oleh medan magnet yang dihasilkan oleh arus dalam litar. Apabila frekuensi meningkat, medan elektrik menjadi lebih dominan, dan kecekapan sinaran meningkat. EMI terpancar maksimum biasanya berlaku pada frekuensi di mana panjang gelombang gelombang elektromagnet adalah setanding dengan saiz struktur pancaran.
5. Pengurangan EMI dalam Tiub Suis
5.1 Penapisan
Penapisan ialah salah satu kaedah yang paling biasa untuk mengurangkan EMI dalam tiub suis. Penapis EMI yang dikendalikan boleh digunakan untuk mengurangkan gangguan yang dijalankan pada talian kuasa. Penapis ini biasanya terdiri daripada induktor dan kapasitor, yang boleh menyekat komponen frekuensi tinggi EMI. Untuk EMI terpancar, perisai boleh digunakan untuk mengurangkan sinaran elektromagnet. Bahan pelindung, seperti penutup logam, boleh digunakan untuk mengandungi medan elektromagnet yang dihasilkan oleh tiub suis.
5.2 Pengoptimuman Reka Bentuk Litar
Mengoptimumkan reka bentuk litar juga boleh membantu mengurangkan EMI. Sebagai contoh, mengurangkan kawasan gelung laluan semasa dalam litar boleh mengurangkan sinaran medan magnet. Menggunakan teknik pembumian yang betul juga boleh membantu mengurangkan EMI mod biasa. Selain itu, memilih tiub suis yang betul dengan kelajuan dan ciri pensuisan yang sesuai juga boleh meminimumkan penjanaan EMI.
6. Produk Tiub Suis dan Pertimbangan EMI kami

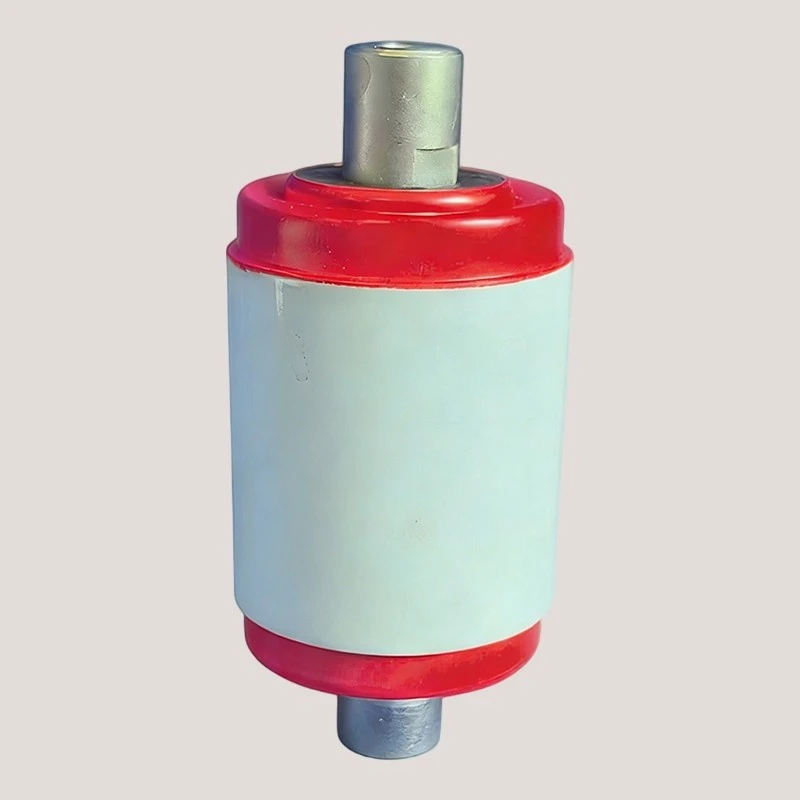

Sebagai pembekal tiub suis, kami menawarkan pelbagai jenis tiub suis, termasukPengganggu Voltan Tinggi,Tiub Suis Padat, danPengganggu Voltan. Produk kami direka bentuk dengan mengambil kira pengurangan EMI.
Kami menggunakan teknik pembuatan termaju untuk meminimumkan unsur parasit dalam tiub suis kami. Sebagai contoh, kami mengoptimumkan susun atur komponen dalaman untuk mengurangkan kapasiti parasit dan kearuhan. Kami juga menjalankan ujian EMI yang meluas pada produk kami untuk memastikan ia memenuhi piawaian keserasian elektromagnet (EMC) yang berkaitan.
7. Hubungi Kami untuk Perolehan
Jika anda sedang mencari tiub suis berkualiti tinggi dengan ciri EMI yang rendah, kami sedia membantu. Pasukan pakar kami boleh memberikan anda maklumat teknikal terperinci dan sokongan untuk memenuhi keperluan khusus anda. Sama ada anda memerlukan kuantiti yang kecil untuk prototaip atau pesanan pengeluaran berskala besar, kami boleh menawarkan penyelesaian yang kompetitif. Hubungi kami hari ini untuk memulakan perbincangan perolehan dan dapatkan produk tiub suis terbaik untuk aplikasi anda.
Rujukan
- Paul, Clayton R. "Keserasian Elektromagnet untuk Jurutera." Wiley, 2006.
- Ott, Henry W. "Kejuruteraan Keserasian Elektromagnet." Wiley, 2009.
- Montrose, Mark I. "Teknik Reka Bentuk Papan Litar Bercetak untuk Pematuhan EMC: Buku Panduan untuk Pereka." Wiley, 2000.
